Grundriss-Schnitthöhe anpassen

Arbeitest du in einem Projekt mit Splittlevel und der Grundriss in deinem Plan soll an einer anderen Stelle geschnitten werden. Vielleicht benötigst du für ein Archicad-Geschoss mehrere Grundrisspläne in unterschiedlichen Schnitthöhen.

Mit der Einstellung zur Grundriss-Schnittebene kannst du das und noch viel mehr einstellen.

Ausgangssituation für die Grundriss-Schnitthöhe

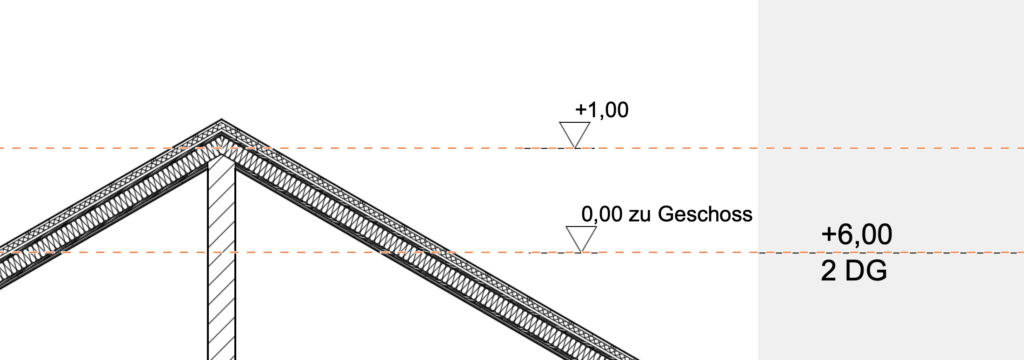

Standardmäßig schneidet Archicad jeden Grundriss auf einer Höhe von 1,00 m über dem jeweiligen Geschoss-Ursprung.

So gehst du vor

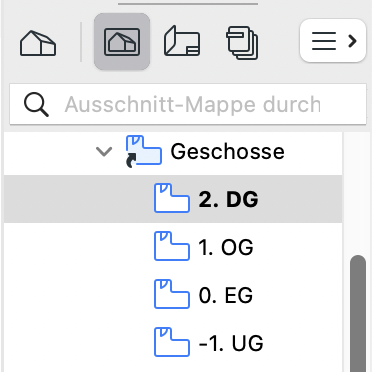

• Begib dich in die Ausschnittmappe.

• Entweder du erstellt einen neuen Ausschnitt oder du änderst einen existierenden Ausschnitt ab.

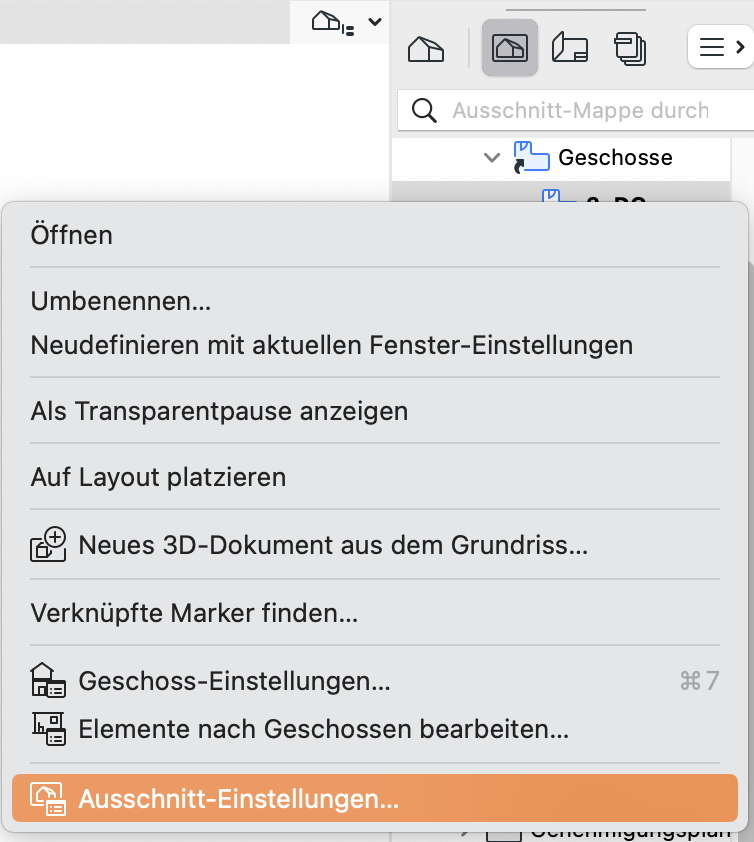

• Verwendest du einen existierenden Ausschnitt, musst du mit einem Rechtsklick auf den Ausschnitt das Kontextmenü öffnen um in die Ausschnitt-Einstellungen zu gelangen.

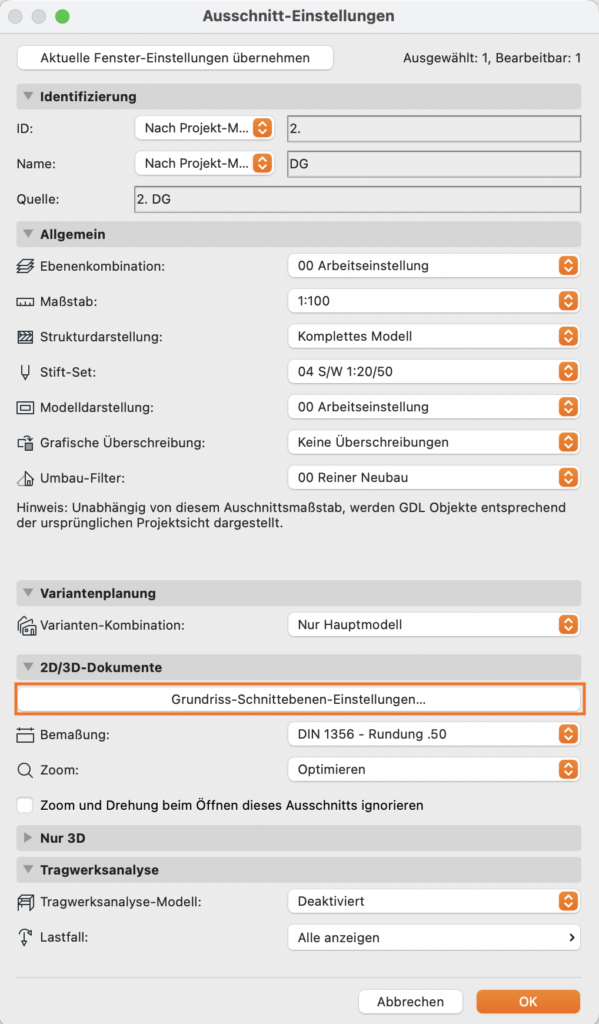

• In den Ausschnitt-Einstellungen findest du im Bereich 2D/3D-Dokumente das Feld Grundriss-Schnittebenen-Einstellungen….

• Mit diesem Menü kannst du für jeden Ausschnitt eine eigene Grundriss-Schnittebene Einstellen.

In diesem Menü kannst du einerseits einstellen in welcher Höhe du durch dein aktuelles Geschoss schneiden möchtest, aber auch wie weit du in darunter- und darüberliegende Geschosse schauen möchtest.

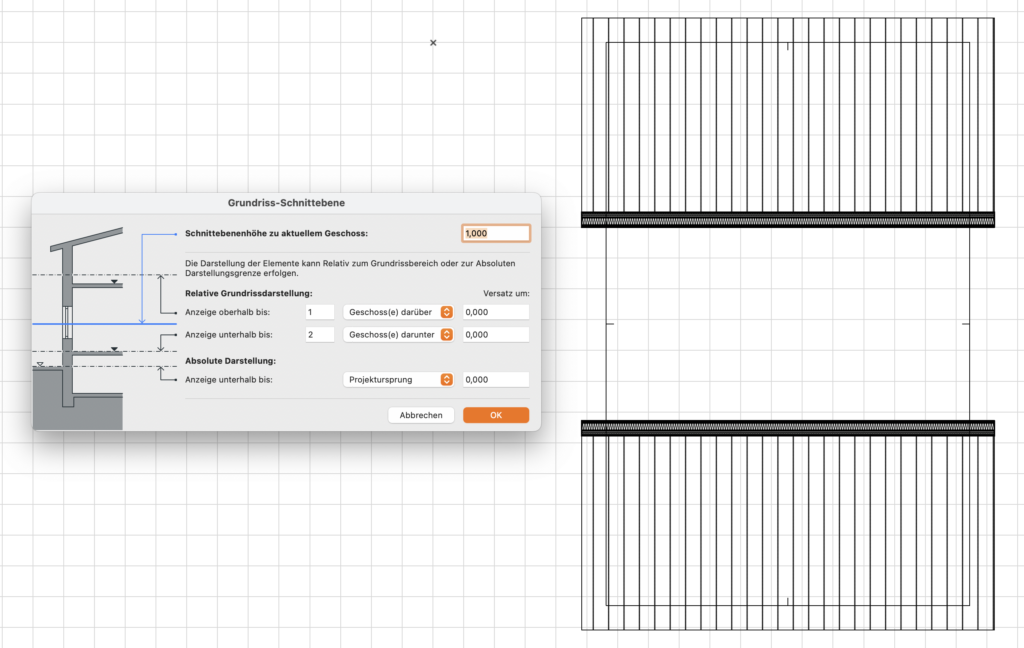

In diesem Bild wird das Geschoss klassisch auf einem Meter geschnitten. Außerdem werden unterhalb des Schnittes 2 Etage darunter angezeigt.

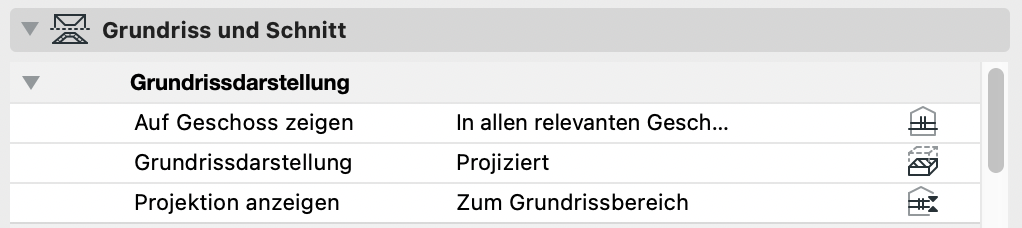

In den Einstellungen zur Grundriss- und Schnittdarstellung des Daches wurden die folgenden Einstellungen getroffen.

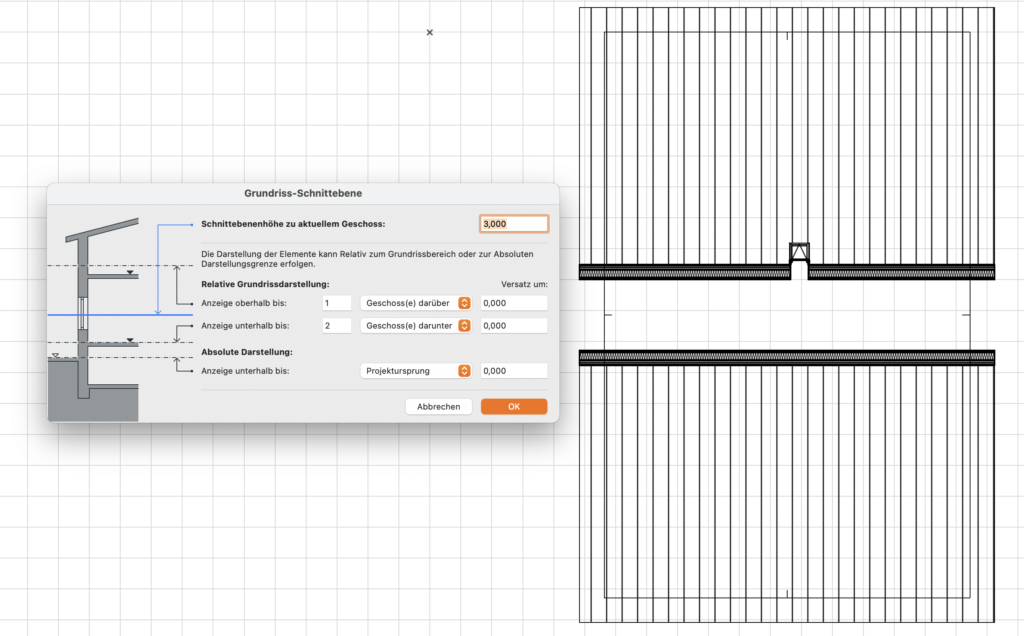

In diesem Bild wird das Geschoss drei Meter geschnitten. Außerdem werden unterhalb des Schnittes 2 Etage darunter angezeigt.

Das Dachfenster, welches in der Ursprünglichen Einstellung nicht sichtbar ist. wird nun angezeigt.
