Auswertung – Kriterien verfeinern

Du möchtest eine Auswertung von Elementen eines bestimmten Bauabschnittes oder Geschosses erstellen? Kein Problem – hier zeige ich dir, wie das geht!

Eine Grundlegende Einführung zum Thema „eigene Auswertung erstellen“ findest du hier.

So gehst du vor:

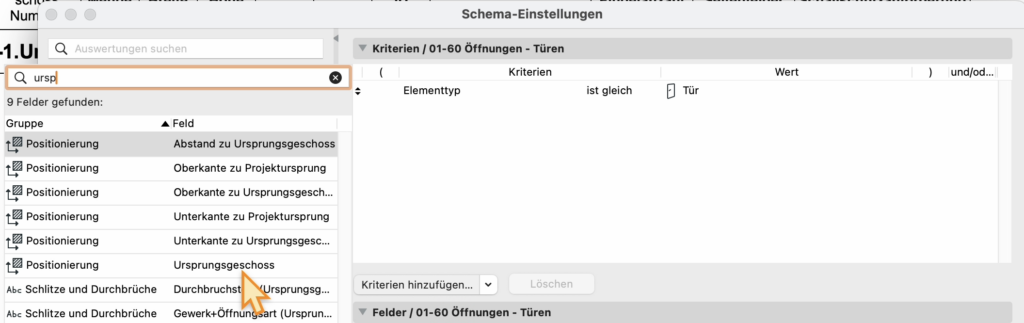

Öffne zunächst deine Schema-Einstellung und wähle links unterhalb des Kriterien-Feldes „Kriterien hinzufügen“.

Tippe im Suchfeld einen passenden Begriff ein. In diesem Beispiel „Ursprung“.

Füge das gewünschte Kriterium mit einem Doppelklick zum Such-Schema hinzu.

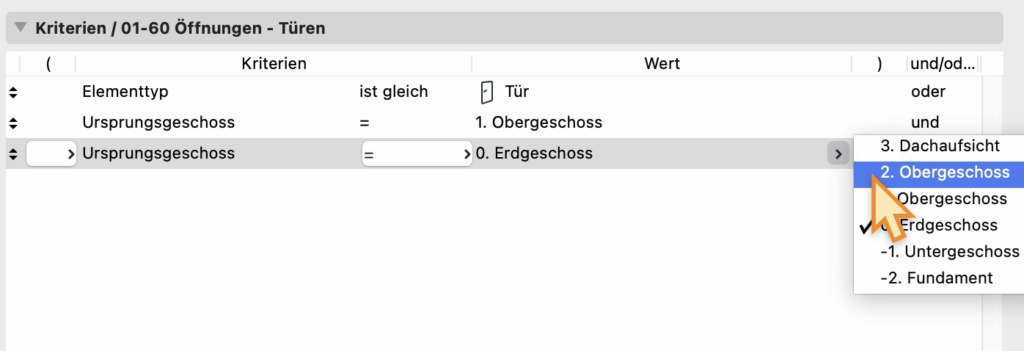

In dem Feld „Wert“ kannst du das Kriterium weiter definieren.

„Und / oder“ ist in den Auswertungen eine wichtige Einstellung.
„Und“ schließt Elemente aus; „Oder“ erweitert die Auswahl.
Zunächst wähle ich in diesem Beispiel überall „und“ aus.

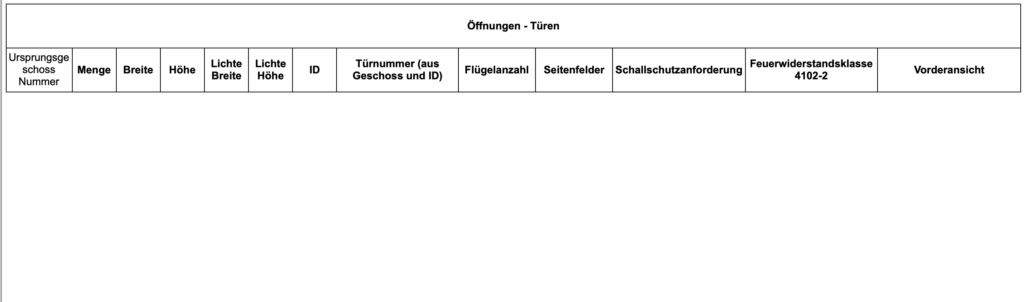

Da kein Element zwei Geschosse als Ursprungsgeschoss haben kann, ist die Liste leer.

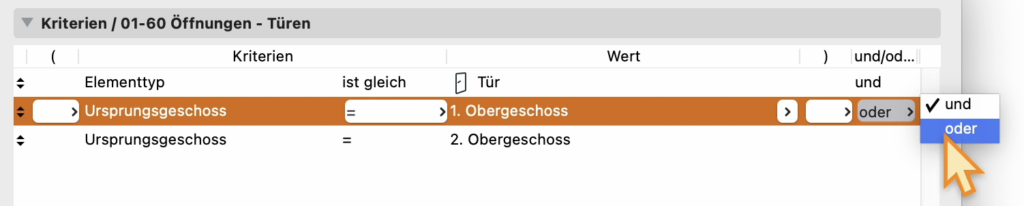

Wählt man stattdessen als Verbindungswort zwischen den Geschossen „oder“, erhält man eine Umfangreiche Liste. Denn es werden jetzt alle Elemente gesucht, deren Ursprungsgeschoss entweder das 1. OG oder das 2.OG ist.

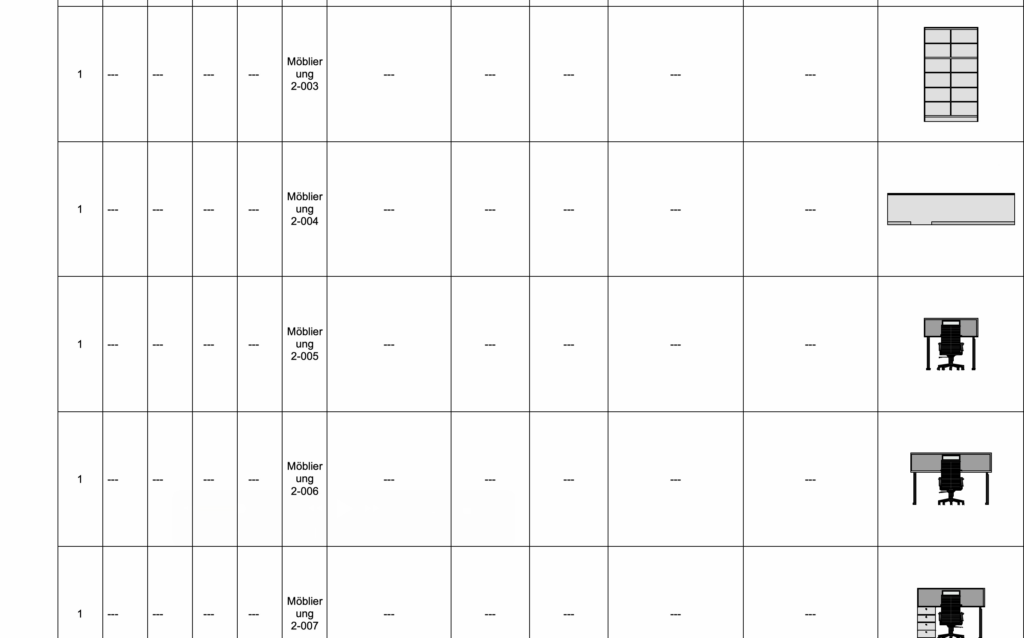

Die Liste wird jetzt aber auch sehr viel Beifang, also unerwünschte Elemente, beinhalten. Das passiert fast immer, wenn man Oder nutzt, ohne die betroffenen Kriterien in Klammern zu setzen

Also zurück in die Schema-Einstellungen:

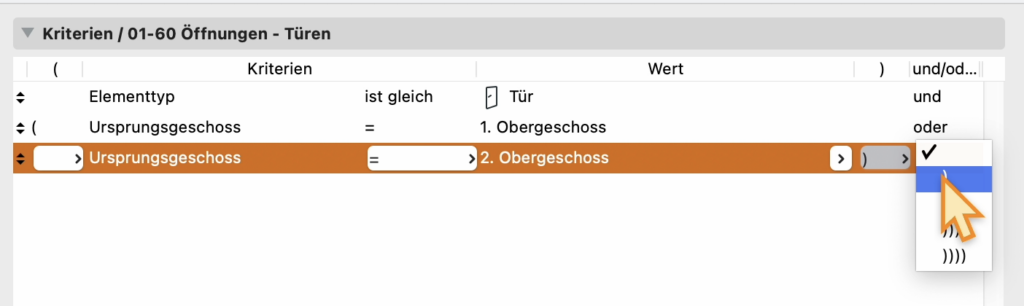

Ich setzte die Öffnungs-Klammer vor das erste Kriterium „Ursprungsgeschoss“ und schließe die Klammer nach dem letzten Kriterium, dass mit „oder“ ergänzt wird.

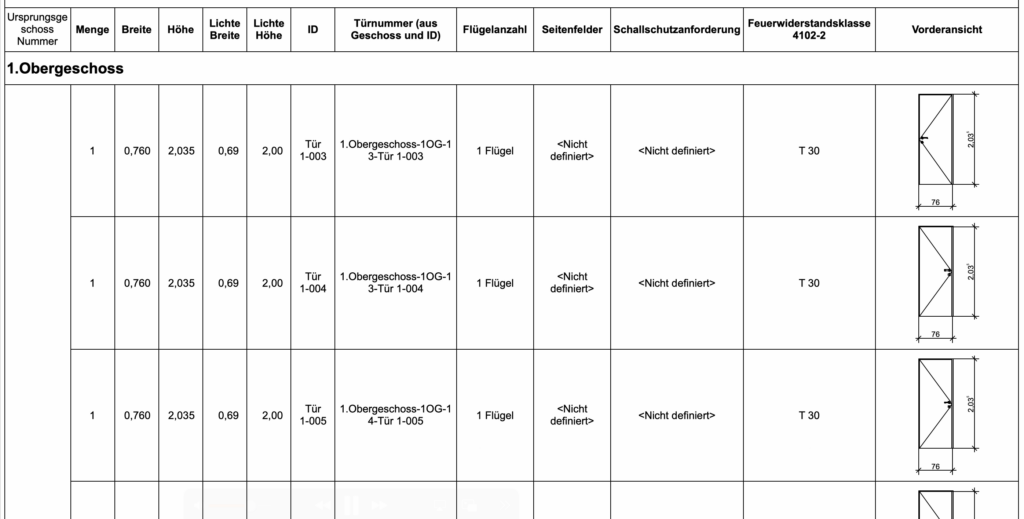

So erhält du eine Auswertungs-Liste die eine definierte Auswahl an Elementen enthält.

Hinweise und Bilder stammen aus ARCHICAD 29. Andere Versionen können abweichen.

_{Autor: JNP}
